Системы электроснабжения

el01

 Это система, объединенная общим процессом генерирования и/или преобразования, передачи и распределения электрической энергии, и состоящая из источников и/или преобразователей электрической энергии, электрических сетей, распределительных устройств, а также устройств, обеспечивающих поддержание ее параметров в заданных пределах.

В целом, система электроснабжения призвана решать следующий круг задач:

  • Обеспечение безопасного, непрерывного и бесперебойного функционирования предприятия за счет стабильной и непрерывной подачи электроэнергии;
  • Обеспечение электроэнергией надлежащего качества вне зависимости от качества электроэнергии, поступающей из внешних сетей;
  • Предотвращение убытков, связанных с выходом из строя дорогостоящего электрооборудования;
  • Разделение внутренних энергопотребителей на группы в соответствии с их требованиями к мощности и надежности электроснабжения и оптимизация затраты на обеспечение электроснабжения.

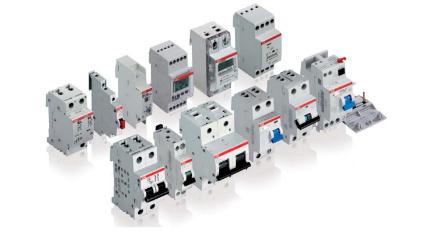

el02Стоит особенно внимательно подойти к выбору организации-подрядчика на проектирование и монтаж системы электроснабжения, так как профессионально подготовленный проект впоследствии поможет исключить множество проблем, гарантирует безопасность потребителей и позволяет возобновить подачу электроэнергии в кратчайшие сроки в случае наступления непредвиденных событий. Важно отметить, что разрабатываемый проект электроснабжения здания должен строго соответствовать СНИПам и ГОСТам. Специалисты ООО «Инвенсис» разделяют процесс проектирования и монтажа системы электроснабжения на несколько этапов. На первом этапе проводится обследование объекта, анализ потребителей и требуемой им мощности. Следующий этап – непосредственно разработка проекта. Это один из самых важных этапов, поскольку именно здесь определяется архитектура системы электроснабжения, ее составные элементы и итоговая стоимость вводимых в эксплуатацию электрических сетей и их надежность.

В процессе разработки проекта выполняются следующие работы:

1. Подсчет электрических нагрузок объекта.

Смысл и задача расчета - оценка нагрузок на объекте в целом, а также с разбиением по помещениям и этажам различных потребителей электроэнергии. Это позволит обеспечить бесперебойное электроснабжение здания и предотвратит возможные аварии, которые могут случиться при превышении показателей электропотребления свыше расчетных. Расчет позволяет оптимально подобрать трансформаторное и распределительное оборудование, верно произвести расчет сечения силовых кабелей, верно определиться с выбором аппаратуры управления и защиты, оптимизировать материальную составляющую проекта. Расчет электрических нагрузок нужно проводить с учетом характерных особенностей объекта - жилой дом, офисный или бизнес-центр, торговый или спортивный комплекс, логистический центр. Подсчет обязательно должен проводиться с учетом перспективного увеличения потребления электроэнергии, что позволит при модернизации или расширении объекта обеспечить гармоничную модернизацию системы электроснабжения с минимальными затратами.

2. Группировка и классификация потребителей электроэнергии.

Во время проектирования все потребители электроэнергии распределяются по множеству групп, в зависимости от типа потребителей, их важности и устойчивости к возможным скачкам напряжения установленного оборудования и многим другим факторам. Распределение по группам определят объем и виды предстоящих электромонтажных работ.

3. Проектирование трасс системы электроснабжения.

На основании данных первых двух этапов проектирования мы должны разделить потребности в электропитании в разных помещениях и на этажах здания с учетом соответствующего распределения нагрузки. Кабели электропитания разводятся по этажу или помещению с учетом имеющихся или проектируемых смежных инженерных систем, при этом проектируются возможные способы прокладки кабеля – в лотке, кабель-канале, под фальшполом или иными удобными для монтажа и последующего обслуживания способами. При наличии на объекте потребителей повышенной мощности к нему целесообразно подвести отдельную кабельную линию, оборудованную автоматическим выключателем. В зависимости от потребляемой мощности определяются характеристики оборудования, диаметры сечения проводов и кабелей и пр.

4. Подбор оборудования коммутации и защиты.

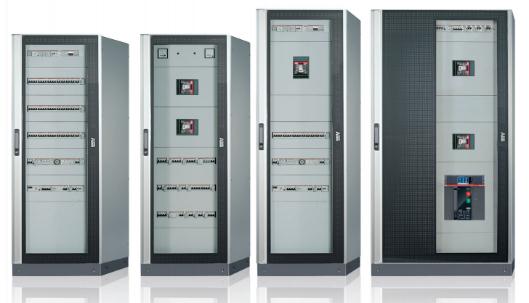

После того, как все расчеты произведены, необходимо подобрать оборудование, которое сможет отвечать всем необходимым требованиям в части обеспечения работоспособности и безопасности сети электроснабжения. Выбранное оборудование должно обеспечить защиту от короткого замыкания, перегрева или каких-либо других аварийных и нестандартных ситуаций. В зависимости от данных расчетов, полученных на предыдущих этапах, определяются диаметр электрических проводов и кабелей, характеристики электрощитов и их наполнения, варианты прокладки внутри здания, трассирование.el03

Только после утверждения проекта со стороны заказчика начинается этап строительно-монтажных и пуско-наладочных работ. Монтаж сетей производится в строгом соответствии с разработанным проектом, строительно-монтажными и иными нормами. Обязательным этапом по окончании работ является проверка системы электротехнической лабораторией и, при необходимости, сдача органами Энергонадзора.

Проектирование внешних и внутренних сетей электроснабжения – непростая задача, требующая профессионального подхода и учета целого ряда факторов, влияющих на разные аспекты монтажных работ. Очень важно, чтобы вопросом занимались профессионалы, готовые гарантировать качество, надежность и безопасность реализованного проекта, а также – его завершение в установленные договором сроки или же в соответствии с условиями предварительной договоренности.

Компания «Инвенсис» укомплектована штатом опытных высококвалифицированных специалистов в области проектирования и монтажа сетей электроснабжения различного назначения, а также имеет необходимые разрешения и сертификаты для проведения данных работ. Богатый опыт решения различных задач обеспечения электроснабжения зданий и сооружений позволяет нам считать себя экспертами в данной области. Это подтверждают, в том числе, положительные отзывы наших партнеров и клиентов, сделавших выбор в части выполнения работ по проектированию, монтажу и пуско-наладке системы электроснабжения в пользу компании «Инвенсис».
